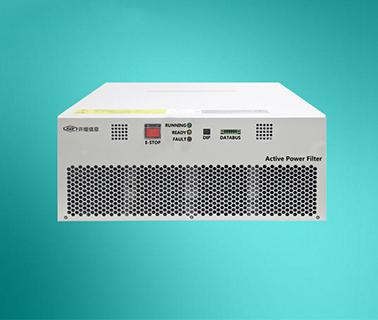

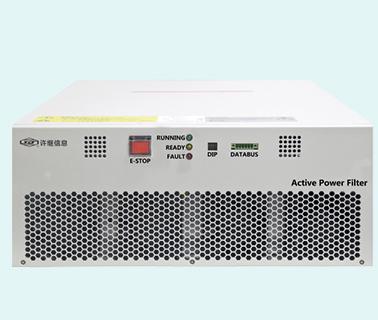

EcoWave-KP有源濾波器

EcoWave-KP有源濾波器是消除諧波的產品，用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠對大小和頻率都變化的諧波以及變化的無功進行補償。

視頻展示

產品概述 功能特點 技術參數 接線圖 相關畫冊
       EcoWave-KP有源濾波器是消除諧波的高性能產品，具有高度可控性和快速響應性。EcoWave-KP有源濾波器克服了傳統無源濾波器濾波效果差、容易發生諧振，只能濾除某一特定次諧波等缺點，對各種快速瞬變的沖擊性負荷所產生的諧波均能起到良好的濾波效果和補償效果。


EcoWave-KP有源濾波器控制原理

       以并聯方式接入電網，通過外部高精度的采樣CT實時監測負載電流，將采集的信號轉換成數字信號后，送至控制電路的諧波分離模塊，該模塊將基波成分分離，將諧波成分送至調節和監測模塊。該模塊將采集到的系統諧波成分和EcoWave-KP已發出的補償電流進行比較，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波電流大小相等，方向相反的諧波電流注入到電網中，達到動態濾波的目的。

EcoWave-KP有源濾波器應用場合

□ 鋼鐵行業

□ 石油天然氣行業

□ 造紙業

□ 水泥處理行業

□ 辦公大樓、商業大廈

□ 計算機中心

□ UPS電源
EcoWave-KP有源濾波器P功能特點：

□ 補償方式靈活

一機多用，既可以用于選擇消除諧波，也可補償無功和三相不平衡，進行優化的設置，達到實際應用效果。

□ 優異的補償特性

系統諧波有效濾除率高達97%

可實現快速（ms級響應）、精確（-0.99<PF<0.99）、雙向（容性和感性雙向補償）治理三相不平衡補償效果好：可針對有功和無功不平衡進行校正，且可濾除零線電流(只針對三相四線系列)

□ 穩定性好

對電網系統呈無窮大阻抗，不影響電網系統阻抗；且輸出波形精確無瑕疵，不會影響其他設備

□ 應用簡單靈活

模塊化結構，可方便的嵌入到其他機柜內配合使用

維護及擴容方便：支持模塊化擴容，防呆設計確保無需專業人員現場維護

□ 全工況應用能力

可抗50℃高溫環境，并可在鹽霧腐蝕性場合應用，抗震9級，且可與柴油機發電系統兼容、并列運行

□ 完善的功能設置

參數個性化設置功能，自檢啟動功能，軟啟動時間可設定，E-STOP緊急關機功能

□ 輸入電壓及頻率范圍寬，適合柴油機供電和惡劣供電現場，相電壓上限264V，下限175V

□ 功率損耗低（小于設備額定功率的3%）,實際效率>97%

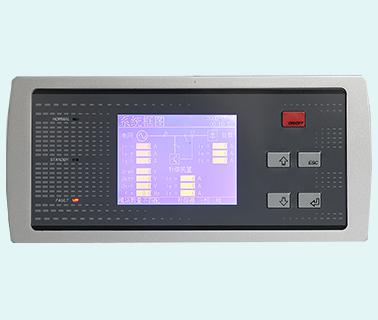

□ 友好中英文操作界面：事件記錄，自動故障報警以及故障記錄等

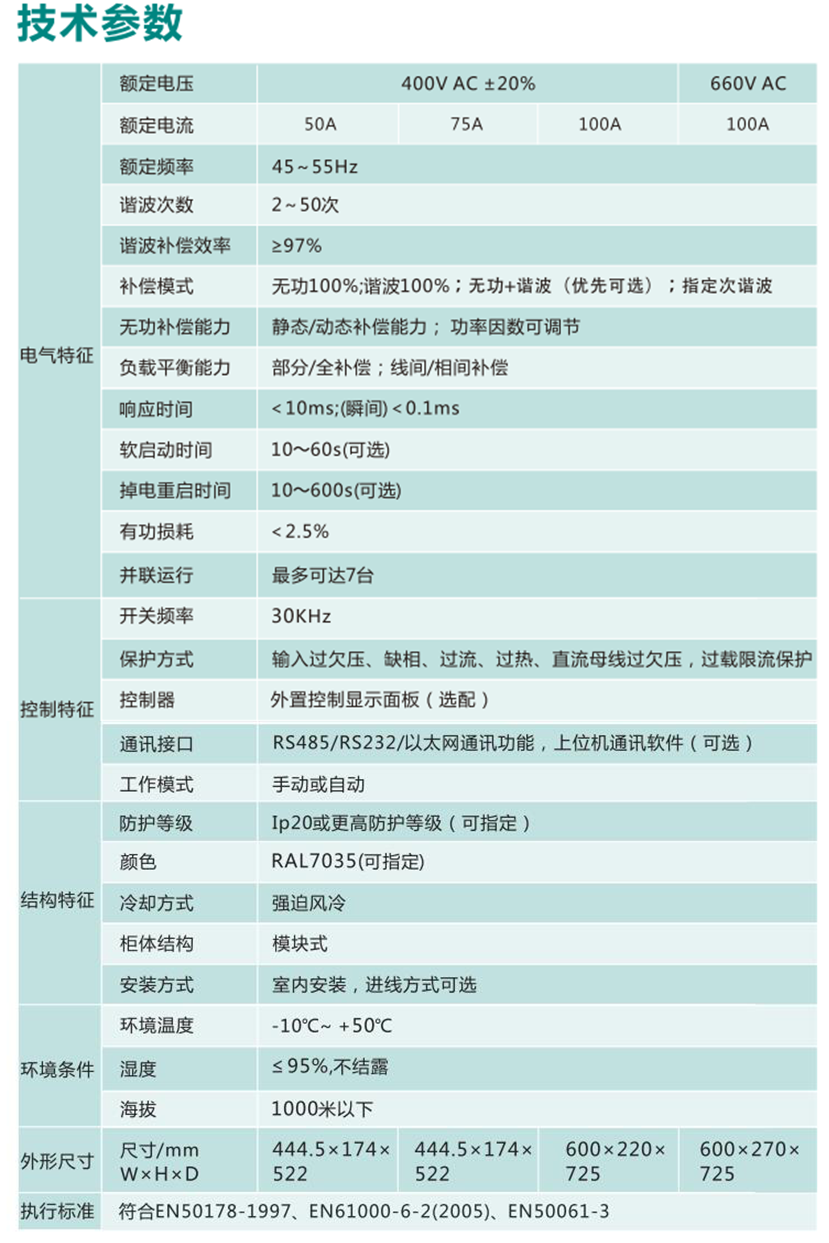

EcoWave-KP有源濾波器技術參數：

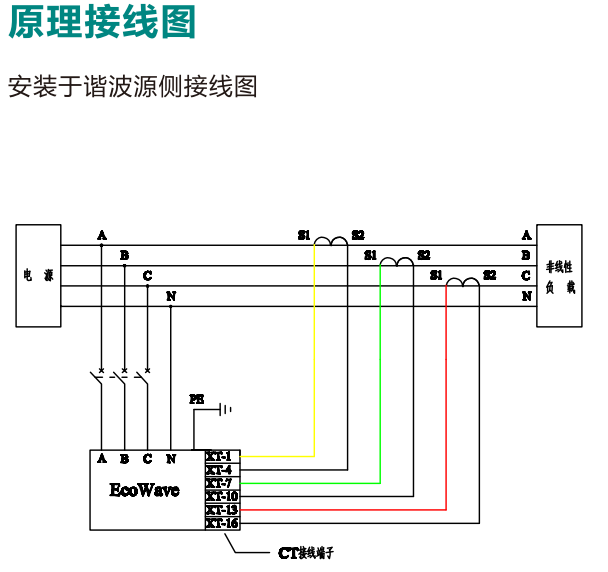

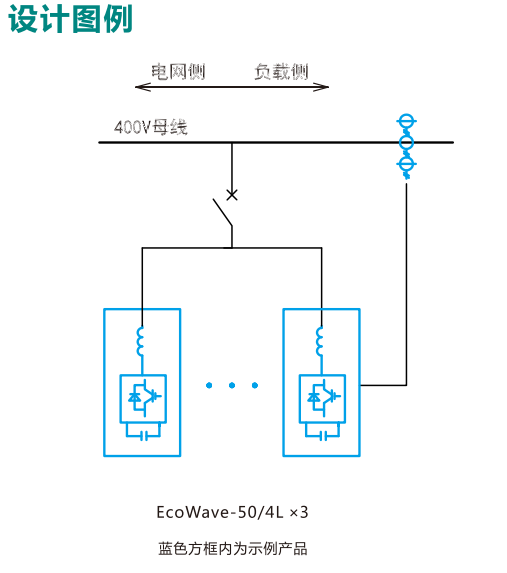

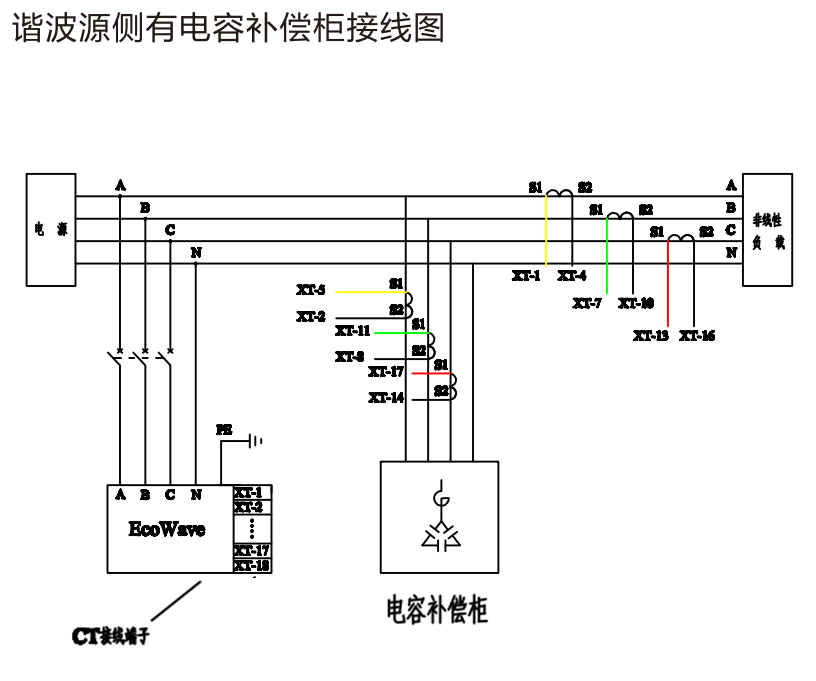

EcoWave-KP有源濾波器接線圖：




如需產品說明書，請?zhí)砑涌头⑿?9149444863
